Program CATMAN

Oprogramowanie dla profesjonalistów z dziedziny technik pomiarowych

HBM jest wiodącym producentem czujników i systemów wzmacniaczy pomiarowych do pomiaru wielkości mechanicznych. Pakiet oprogramowania o nazwie firmowej "CATMAN" został opracowany dla najpowszechniej używanego systemu operacyjnego - MS WINDOWS - i jest przeznaczony przede wszystkim dla techników pomiarowych. Tam, gdzie stosowane są sterowane komputerowo systemy pomiarowe, proces podejmowania decyzji zależy w coraz większym stopniu od funkcjonalności i ergonomiczności zastosowanego oprogramowania. Jako element integrujący, oprogramowanie wypełnia różnorodne zadania obejmujące wszystkie aspekty pomiaru:

• łatwą konfigurację urządzeń pomiarowych;
• definiowanie i automatyzację sekwencji pomiarowej;
• bezpośrednią (on-line) wizualizację i ocenę pomiaru;
• tworzenie raportów dokumentujących wyniki pomiaru;
• analizę i zarządzanie danymi;
• narzędzia programowe wspomagające pracę w specyficznych warunkach.

4 kroki pomiarowe

Oprogramowanie CATMAN wymaga jedynie czterech prostych kroków, aby uzyskać natychmiastowe wyniki pomiarów.

Krok 1- logowanie podłączonych urządzeń

Oprogramowanie CATMAN może obsługiwać jednocześnie kilka jednakowych lub różnych urządzeń.

Krok 2- łatwa konfiguracja urządzenia przy pomocy wirtualnej płyty czołowej

Oprogramowanie CATMAN zawiera sterowniki i intuicyjne wirtualne panele sterowania dla wszystkich systemów wzmacniaczy pomiarowych firmy HBM, które mogą być sterowane komputerowo.

Krok 3- określenie fizycznych kanałów WE / WY

W dolnej części okna IOD kanały WE / WY urządzeń przypisane są do oznaczeń numerycznych kanałów   oprogramowania CATMAN. Typy kanałów: analogowe albo cyfrowe WE lub WY zalogowanych urządzeń, kanały czasowe lub obliczenia z prekompilowanymi lub zdefiniowanymi przez użytkownika funkcjami.

Krok 4- pomiar i wyświetlanie danych pomiarowych

Kilka prekompilowanych programów pomiarowych (CATModules) umożliwia natychmiastowy pomiar oraz przełączalną, gotową wizualizację, a także opcje zapisu do pamięci.

Konwersacyjna praca z oprogramowaniem CATMAN.

Oprogramowanie CATMAN umożliwia wykonywanie różnorodnych zadań pomiarowych bez konieczności programowania procedur. Oferuje wiele narzędzi wspomagających konwersacyjną pracę pomiarową takich jak:

• konfigurowanie przyrządów pomiarowych przy pomocy intuicyjnych, graficznych interfejsów użytkownika,

• wykonywanie standardowych pomiarów przy zastosowaniu modułów CatModules lub z oddzielnym interfejsem,
• wykorzystanie kreatora pomiarów (Measurement Wizard) i funkcji matematycznych (on-line i off-line) do oceny wyników pomiarowych.

Kreator pomiaru - Measurement Wizard.

Użytkownik może tworzyć w trybie bezpośrednim (on-line) dowolne dokumenty służące wizualizacji. Dokumenty te wykorzystywane są potem do pomiaru wraz z kreatorem Measurement Wizard.

Wizualizacja danych i tworzenie raportów w bezpośrednio dostępnym dokumencie (on-line).

Dokumenty on-line w oprogramowaniu CATMAN oferują różnorodne opcje wyświetlania i prezentacji danych pomiarowych. Opcje te można definiować lub modyfikować metodą WYSIWYG ("widzisz to, co otrzymasz"). Do szybkiej, bezpośredniej wizualizacji odczytów pomiarowych służy bogaty asortyment obiektów graficznych, takich jak rejestrator y(t), wykresy zależności y(x), wskaźniki kolumnowe, wskazówki, wyświetlacze graficzne itp.

Baza danych i funkcje matematyczne.

Wszystkie dane pomiarowe oraz wyniki obliczeń matematycznych przechowywane są w centralnej bazie danych, która skonfigurowana jest jako plik roboczy na twardym dysku.

Lista rozkazów automatycznych.

Funkcjonalność modułów CatModules, kreatora pomiarów lub skryptu użytkownika można łatwo rozszerzyć wykorzystując listę rozkazów automatycznych (Auto Command). Na liście połączone zostały rozkazy obliczeń popomiarowych, zachowania lub wydruku danych pomiarowych, wyświetlania specjalnych wyników lub komunikatów. Listę rozkazów można utworzyć również automatycznie dla funkcji matematycznych.

Pasek zadań.

Wszystkimi plikami utworzonymi przez oprogramowanie CATMAN (np. definicje WE/WY, konfiguracje urządzeń, dokumenty on-line, lista rozkazów automatycznych, skrypty użytkownika) można zarządzać z poziomu paska zadań.

Opis danych.

W wielu sekwencjach pomiarowych, np. w urządzeniach do przeprowadzania prób, otrzymujemy nie tylko dane pomiarowe, lecz również dodatkowe dane, które opisują sekwencję pomiarową (nazwisko operatora, stanowisko, data, opis metody pomiarowej itp.). Dla prostych aplikacji ten typ danych można zapisać w kanałach tekstowych bazy danych oprogramowania CATMAN .

Opracowanie aplikacji przy pomocy oprogramowania CATMAN.

Automatyzacja zadań pomiarowych i kontrolnych stwarza największą możliwość racjonalizacji procesu pomiarowego. Drugą znaczącą zaletę oprogramowania CATMAN, oprócz różnorodnych opcji interakcyjnych, stanowi możliwość wykorzystania jego narzędzi programowych do tworzenia rozbudowanych aplikacji obejmujących następujące zadania:

• przeprowadzenie pomiarów,
• projektowanie i wdrażanie interfejsu graficznego dla użytkownika końcowego,
• projektowanie sekwencji pomiarowej,
• specyfikacja wizualizacji zgodnie z odpowiednimi standardami,
• określenie procedur logowania,
• tworzenie wyższych poziomów automatyzacji.

Wszystkie zadania wykonywane przez oprogramowanie CATMAN można zautomatyzować przy pomocy zintegrowanego języka programowania (zwanego językiem opisowym). Język ten zawiera wydajne metody w formie obiektowej, które przykładowo - redukują proces akwizycji danych do wprowadzenia kilku rozkazów.

Pomoc ekranowa podczas tworzenia skryptu.

Rozbudowany system pomocy ekranowej (Help) objaśnia rozkazy i metody języka opisowego, a ponadto zawiera wykonywalne przykłady.

Automatyczne tworzenie kodu przy pomocy Code Builder.

Code Builder umożliwia wprowadzanie wszystkich rozkazów, a ponadto pełnych segmentów kodu, co eliminuje potrzebę ich wpisywania za pomocą klawiatury.

Grafika pod kontrolą języka opisowego.

W języku opisowym dostępny jest oczywiście także bezpośredni system graficzny. Nowa wersja zawiera w tym zakresie wiele ulepszeń.

Łatwa diagnostyka.

W procesie tworzenia rozbudowanych aplikacji istotna jest diagnostyka. Jednym z narzędzi wspomagających proces programowania jest symboliczny program uruchomieniowy zawierający opcje modyfikacji zmiennych, przeglądania historii wywołań oraz punkty kontrolnego przerwania służące nawigacji w kodzie.

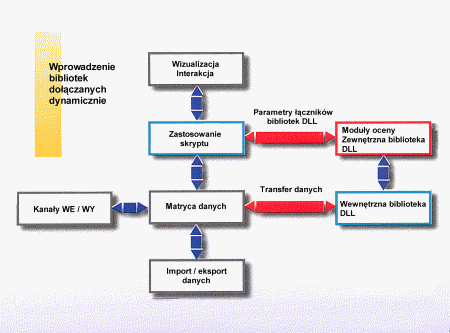

CATMAN jako system otwarty.

Koncepcja oprogramowania CATMAN oraz jego graficznego interfejsu użytkownika umożliwia łatwe wykonywanie różnorodnych zadań łańcucha pomiarowego w trybie konwersacyjnym. Zadania te obejmują konfigurowanie urządzeń pomiarowych, akwizycję danych, ocenę i wizualizację danych w trybie on-line i off-line. Język opisowy umożliwia automatyzację aplikacji i jej sterowanie przez zdarzenia.
